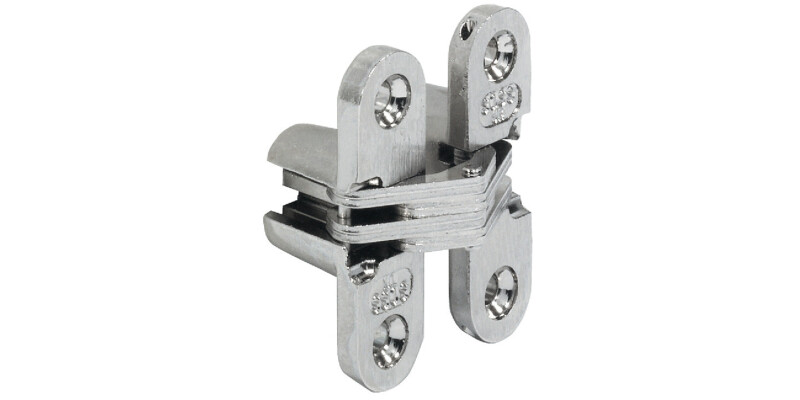

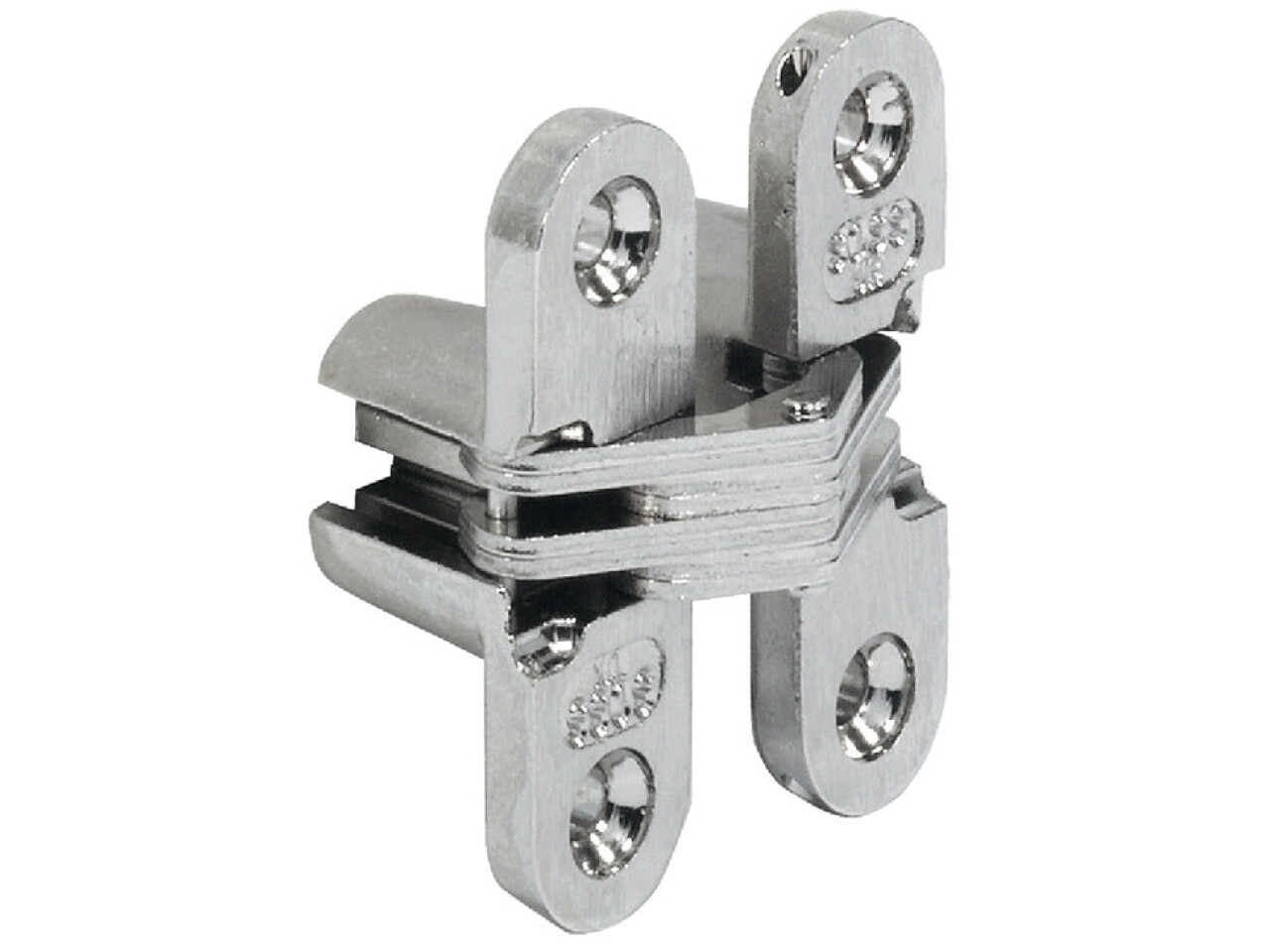

101 Soss Hinge 13-16mm ZA/St Links NP
Part Number: 341.07.718
Model: 101, zinc alloy body, steel links, nickel plated finish
Price:
£12.41
Per Item

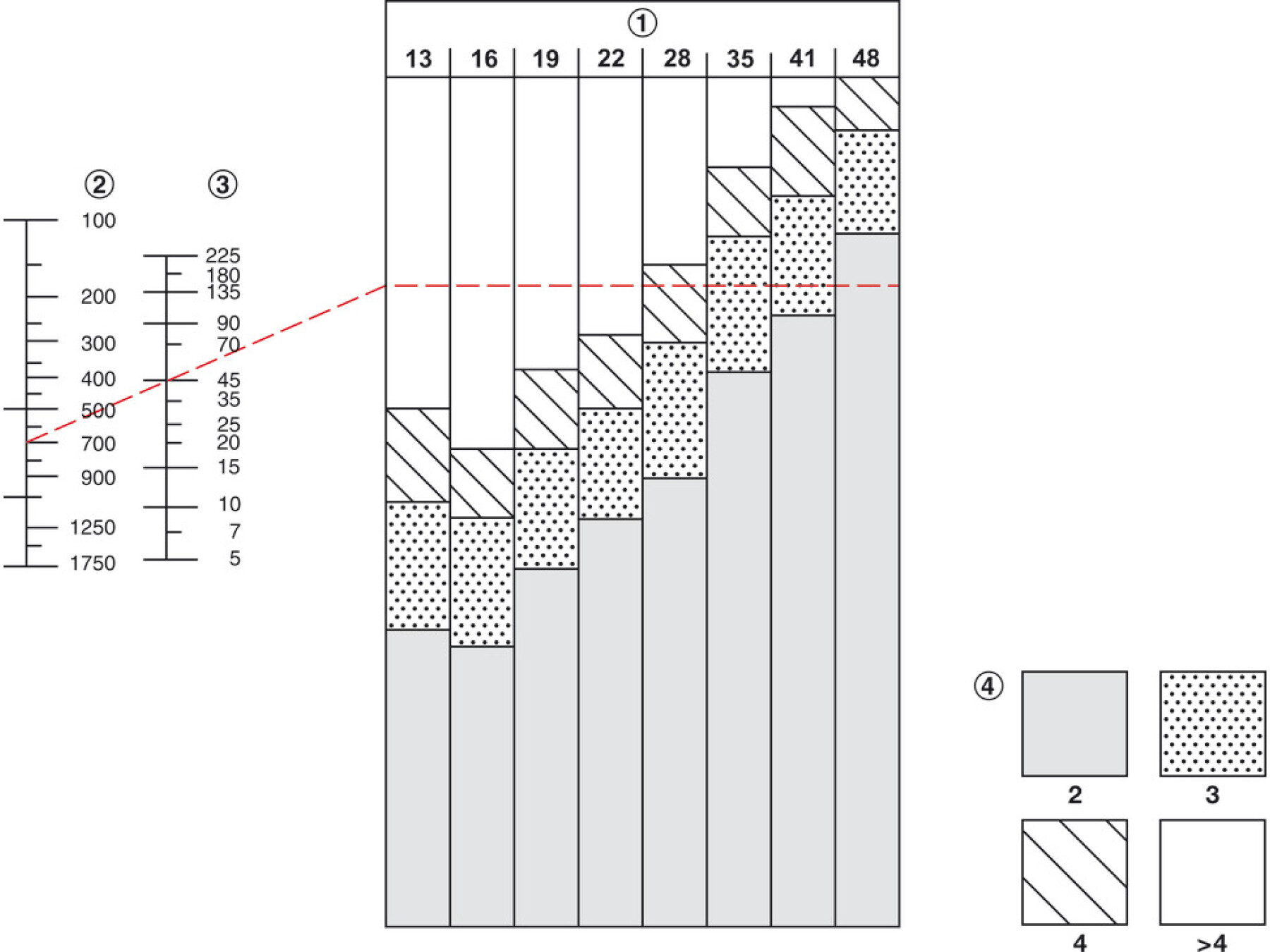

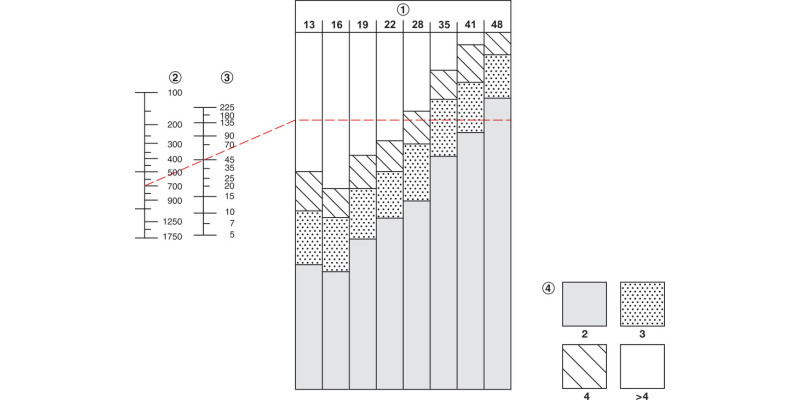

Application and planning dimensions For dood thickness mm 13–16 19–24 19–25... Read More
Product Information
Product Details

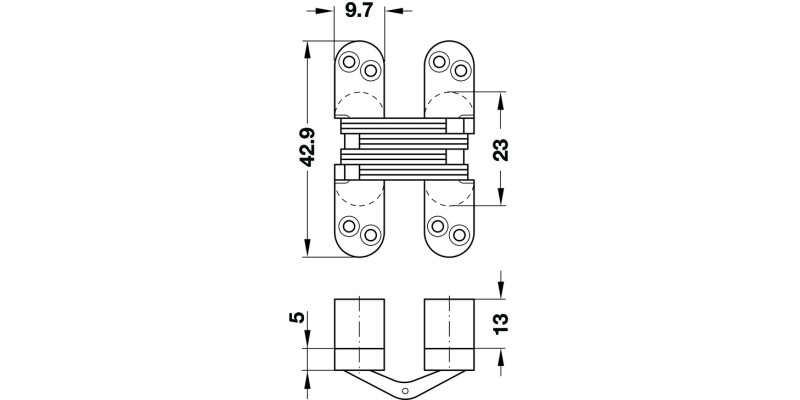

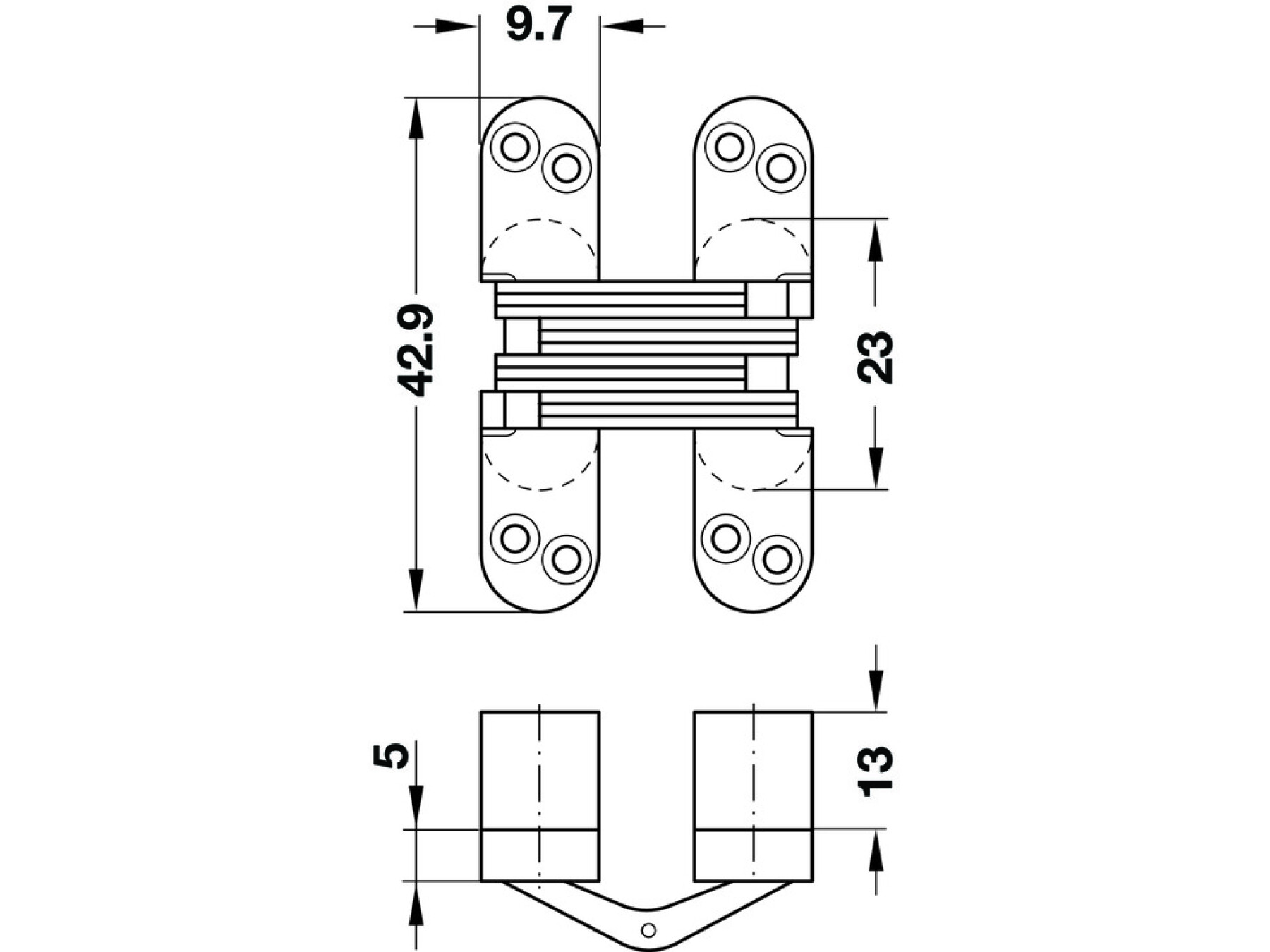

| For dood thickness mm | 13–16 | 19–24 | 19–25 | 22–26 | 28–34 | 35–38 | 41–45 | 48–51 |
|---|---|---|---|---|---|---|---|---|
| Dim. A mm | 9.7 | 12.9 | 12.8 | 16.1 | 19.4 | 25.6 | 28.5 | 35.6 |
| Dim. B mm | 42.9 | 44.5 | 60.0 | 69.7 | 95.0 | 117.0 | 117.5 | 139.1 |
| Dim. C mm | 23.0 | 20.0 | 32.0 | 35.0 | 53.0 | 66.0 | 78.0 | 78.0 |
| Dim. C1 mm | – | – | – | 17.0 | 20.0 | 26.0 | 31.0 | 37.0 |
| Dim. D mm | 5.0 | 5.0 | 6.4 | 7.0 | 9.5 | 12.0 | 10.0 | 11.9 |
| Dim. E mm | 6.0 | 13.1 | 20.0 | 25.0 | 29.0 | 39.0 | 43.0 | 52.0 |
| Gap F mm | 17.1 | 22.1 | 22.1 | 27.4 | 32.6 | 43.7 | 50.9 | 62.0 |
| Gap G mm | 2.4 | 3.0 | 3.2 | 4.0 | 4.8 | 6.4 | 6.4 | 7.5 |
| Gap H mm | 2.7 | 2.7 | 2.7 | 3.5 | 4.0 | 5.5 | 9.5 | 8.0 |
| Gap I mm | 0.8 | 0.8 | 1.6 | 1.2 | 1.2 | 1.6 | 1.2 | 1.6 |
Specifications
Mounting
For DIN left and DIN right hand use
Material
Steel, Zinc alloy
Model series
Soss
Area of application
for Concealed Mounting
Opening angle
180.00 °
Supplied with
Fixings
